En los sistemas de transmisión industrial, el desgaste de los componentes principales (engranajes, cojinetes, bloques deslizantes) es la principal causa de inactividad de los equipos y de aumento de los costes de mantenimiento. Las piezas metálicas tradicionales son rígidas pero se desgastan gravemente cuando falla la lubricación, mientras que el nailon ordinario carece de suficiente dureza superficial y resistencia a la fricción para soportar cargas de fricción a largo plazo.

Nylon de alto rendimiento resistente al desgaste consigue un doble avance en "vida útil ultralarga y funcionamiento silencioso" en condiciones industriales duras mediante dos vías principales de modificación: el refuerzo con fibra de carbono (para situaciones de alta carga) y el compuesto de grafito/MoS₂ (para la autolubricación). Esta guía profundiza en los procesos de modificación del nailon de alto rendimiento resistente al desgaste, las métricas de rendimiento, las aplicaciones reales y los consejos para la selección de materiales, dando prioridad al refuerzo con fibra de carbono y a las tecnologías de autolubricación.

¿Por qué elegir nylon con fibra de carbono (PA66 CF 30)?

Nylon reforzado con fibra de carbono, especialmente PA66 con fibra de carbono 30% (PA66 CF 30)-es la mejor elección para componentes de alta carga y propensos al desgaste, como engranajes y rodamientos industriales. A diferencia de las PA66 relleno de vidrio nylon, la estructura única de la fibra de carbono resuelve el mayor problema de los escenarios de alta carga: el desgaste por deformación del material.

Principales ventajas sobre el nailon ordinario

• Rigidez excepcional: El módulo de elasticidad de la fibra de carbono (más de 200 GPa) supera con creces al de la fibra de vidrio y el nailon. El módulo de flexión de la PA66 CF 30 (12-15 GPa) es 4-5 veces superior al de la PA66 ordinaria, resistiendo la deformación permanente bajo cargas pesadas (por ejemplo, engranajes de maquinaria minera) y evitando el contacto desigual de los dientes por deformación.
• Mayor resistencia al desgaste: La fibra de carbono actúa como un "esqueleto resistente al desgaste" en la matriz de nailon, aumentando la dureza de la superficie a Shore D ≥ 95 y reduciendo la indentación/desgaste abrasivo del polvo o las virutas metálicas.
• Disipación térmica superior: Fibra de carbono conductividad térmica (10-100 W/(m-K)) es 50-100 veces superior al del nailon ordinario, disipando el calor de fricción para evitar el reblandecimiento y el desgaste acelerado.
• Baja densidad: Con un peso de 1,2-1,3 g/cm³ (1/6 del acero), reduce el peso de los componentes, disminuye el consumo de energía y minimiza el desgaste de las piezas de contacto debido a las fuerzas de inercia.

Nylon endurecido para engranajes de alto impacto

Para muchos engranajes industriales -incluidos los de maquinaria agrícola y cintas transportadoras- es esencial una excelente resistencia a los impactos para soportar cargas intermitentes como el bloqueo de material y los choques de arranque y parada sin roturas frágiles. Nuestra PA6 templado El nylon resistente al desgaste consigue un equilibrio entre tenacidad y resistencia al desgaste.

Lógica de diseño del núcleo

Construido sobre PA6/PA66 matrices, el material se modifica con elastómeros (EPDM-g-MAH, POE-g-MAH) o modificadores de impacto core-shell:

• Compuesto de elastómeros: Los elastómeros 10%-15% crean una "fase flexible" diseñada para disipar la energía del impacto y suprimir la propagación de microfisuras.
• Sinergia con modificadores del desgaste: El grafito 3%-5%/MoS₂ está integrado para ofrecer autolubricación y resistencia al desgaste, conservando la tenacidad del material.

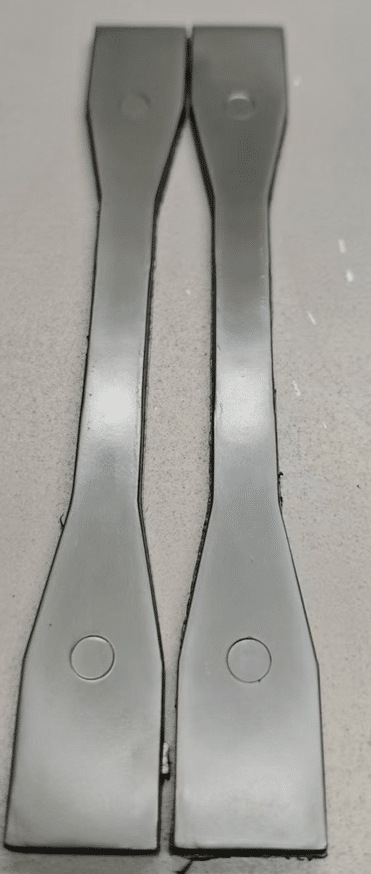

Rendimiento típico

Nylon endurecido resistente al desgaste (PA6 + 12% EPDM-g-MAH + 4% MoS₂):

• Resistencia al impacto entallada: 12-15 kJ/m² (3-4x PA66 ordinaria)
• Índice de desgaste: 2,8×10-⁶ cm³/(N-m)
• Adecuado para: Frecuencia de impacto ≤ 10 veces/minuto, carga ≤ 8MPa (engranajes de transmisión agrícola, transportadores logísticos).

Nylon autolubricante: Grafito y MoS₂ para baja fricción

Para situaciones de "baja lubricación, alta frecuencia y bajo nivel de ruido" (bloques deslizantes de automatización, cojinetes textiles), el nailon autolubricante modificado con grafito/MoS₂ es óptimo. Forma una "película lubricante sólida" para convertir la fricción seca en fricción interna de baja resistencia, minimizando el desgaste y el ruido.

Mecanismo de acción de los modificadores clave

• Grafito: Lubricante sólido en capas que se dispersa uniformemente. Bajo fricción, forma una película continua con una fuerza de cizallamiento entre capas ultrabaja, convirtiendo la "fricción seca metal-nylon" en "fricción entre capas de grafito." Su conductividad térmica disipa el calor; complemento ideal: 5%-8% (el exceso reduce la resistencia).
• MoS₂: Estructura cristalina en capas hexagonales (enlace intermolecular = 1/100 del intracapa). Forma una fuerte "película de transferencia" sobre las superficies de los componentes con coeficiente de fricción 0,05-0,1, lo que permite una autolubricación sin aceite. 3%-5% El MoS₂ actúa en sinergia con el grafito para evitar la exfoliación bajo cargas elevadas, creando una estructura de "esqueleto resistente al desgaste + capa lubricante".

Ventajas de rendimiento

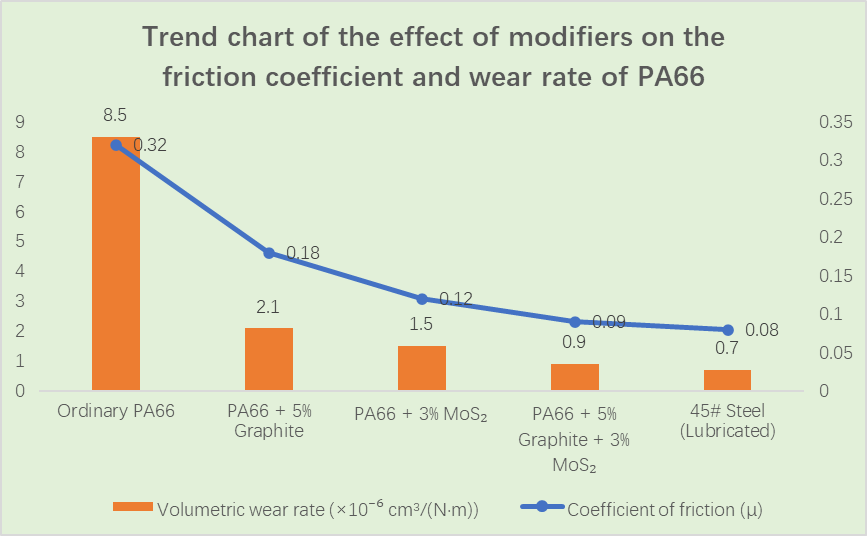

PA66 + 5% grafito + 3% MoS₂ alcanza un coeficiente de fricción de 0,09 y un índice de desgaste de 0,9×10-⁶ cm³/(N-m)-cercano al acero 45# lubricado con aceite:

• 33,3% menor índice de desgaste que la modificación simple de MoS₂; 57,1% menor que el grafito simple.
• Conserva mejor la resistencia mecánica, evitando la fragilidad por altos niveles de modificadores.

Valor clave de la aplicación

• No necesita aceite. No contaminará sus productos y le ahorrará dinero en mantenimiento: ideal para las industrias de envasado de alimentos, textil y electrónica.
• Mucho menos ruido: 20%-30% más silenciosos que los componentes metálicos, por lo que el entorno de su taller mejora notablemente.
• No se oxida: Perfecto para lugares húmedos o corrosivos, como fábricas textiles y químicas.

Casos de aplicación

Caso 1: Engranaje de transmisión de maquinaria minera - 10 veces más vida útil

Los engranajes de las trituradoras mineras funcionan en condiciones de "mucho polvo, alto impacto y difícil lubricación". Los engranajes tradicionales de acero 45# se desgastan por abrasión (1-2 meses de vida útil), requieren 8 horas de inactividad por sustitución y >150.000 yuanes de mantenimiento anual. Una empresa minera adoptó engranajes de nailon reforzado con fibra de carbono (PA66 + 6% grafito + 4% MoS₂ + 30% fibra de carbono).

Régimen de modificaciones

• Requisitos básicos: Los criterios de rendimiento especificados incluyen resistencia al desgaste abrasivo, resistencia superior al impacto y funcionalidad constante en todo el espectro de temperaturas de -20℃ a 60℃.
• Fórmula: Matriz de PA66 modificada con fibra de carbono 30% (que garantiza una resistencia mínima a la tracción de 190MPa y una resistencia al impacto entallado de 8,5kJ/m²), grafito 6%, MoS₂ 4% (para permitir la autolubricación y la resistencia al polvo) y antioxidante 1010 0,5% (para proporcionar resistencia a la intemperie). Para condiciones extremas similares, nuestro PA66 GF20 CF10 El refuerzo híbrido también es un fuerte competidor.
• Parámetros del engranaje: Especificaciones de diseño: módulo 4, número de dientes 28, ancho de diente 50mm; acabado superficial pulido hasta un valor de rugosidad Ra ≤ 0,4μm.

Efectos de la aplicación

• Vida útil: Acero (1,5 m) → Nylon (15 m) - 10 veces mejor.
• Ruido de funcionamiento (1m): 85dB → 62dB - 27% inferior.
• Coste de un solo juego: 800 → 1.800 yuanes - 125% superior.
• Coste anual de mantenimiento: 152k → 16k yuanes - 89,4% menos.
• OEE: 65% → 82%, ahorra 136k yuanes/año por unidad.

Caso 2: Bloque deslizante para equipos de automatización - 5 años sin mantenimiento

Las tuercas correderas de las líneas de producción automatizadas requieren "un movimiento alternativo de alta frecuencia (15 veces/minuto) y un posicionamiento preciso". Los bloques metálicos tradicionales necesitan lubricación periódica (contaminan los productos, se desgastan cuando se seca el aceite) con ciclos de sustitución de 3 a 6 meses. Una empresa de envasado de alimentos adoptó tacos de nailon autolubricantes (PA46 + grafito 5% + PTFE 2%).

Diseño del núcleo

• Matriz PA46: 120℃ temperatura de servicio a largo plazo, 70% cristalinidad (resistencia al desgaste estable).
• Lubricación compuesta: 5% grafito + 2% PTFE (coeficiente de fricción 0,08).
• Optimización estructural: Transiciones de arco (reducen la tensión) + microranuras (recogen los residuos de desgaste).

Efectos de la aplicación

• Vida útil: 4 meses (metal) → 60 meses (nailon) (mejora de 15 veces)
• Precisión: Error de posicionamiento ±0,02 mm; tasa de cualificación 98,5% → 99,9%
• Cumplimiento de la normativa medioambiental: 12 litros/año menos de aceite lubricante, cumple las normas de la FDA.

Caso 3: Rodamientos para maquinaria textil - Resistencia a la corrosión y al desgaste

Los talleres textiles (65%-85% de humedad) hacen que los cojinetes de acero se oxiden/atasquen (2-3 meses de vida útil), lo que provoca roturas de hilo. Una empresa textil los sustituyó por cojinetes de nailon autolubricantes y resistentes a la hidrólisis (PA66 + 4% MoS₂ + 15% fibra de vidrio + 3% agente resistente a la hidrólisis). Nuestro PA66 GF 15 ofrece un excelente punto de partida para este tipo de aplicaciones.

Modificación selectiva

• Resistencia a la hidrólisis: 3% caprolactama agente de tapado final (inhibe la degradación).
• Aumento de la fuerza: Fibra de vidrio 15% (resistencia a la compresión radial 50MPa, cumple 10-15N de tensión).
• Sellado: Anillo exterior en forma de labio (evita la entrada de pelusas/humedad).

Efectos comparativos

• Óxido: Acero (1 mes de óxido) → Nylon (sin óxido, 18 meses de vida útil)
• Rotura del hilo: >200kg/mes → Reducción 90%
• Coste anual de sustitución: 8.000 yuanes → 1.200 yuanes (ahorro 85%)
• Ruido: 72 dB → 55 dB

Guía de selección de materiales

• Engranajes de alta carga (Minería/Metalurgia): Carga > 10MPa, impacto < 5 veces/min? Utilice Nylon-PA66 reforzado con fibra de carbono 20%-30%, grafito 5%-8% y MoS₂ 3%-5%. Pule la superficie y listo.
• Impacto - Engranajes pesados (Agricultura/Logística): Impacto 5-10 veces/min, carga ≤ 8MPa? Nylon endurecido funciona-PA6 más elastómero 10%-15% y 3%-5% MoS₂. No deje que se caliente más de 80℃, sin embargo. Consulta nuestra PA6 templado opciones.
• Deslizadores de alta frecuencia (automatización): Velocidad >0,5 m/s, temp. <80℃ → Nylon autolubricante (PA46/PA66 + 3%-5% grafito + 2%-3% PTFE). ¡Almacenamiento de residuos de diseño!
• Rodamientos Húmedos/Corrosivos (Textil/Químico): Humedad >60% o ácidos/álcalis débiles → Nylon resistente a la hidrólisis (PA66 modificado + 4%-6% MoS₂ + 10%-15% GF). ¡Sin oxidantes fuertes!
• Componentes de alta temperatura (automoción/motor): Temperatura a largo plazo 100-150℃? Nylon-PA46 o PPA de alta temperatura + 5% MoS₂ + 20% fibra de vidrio + 1% antioxidante de alta temperatura. Mantenga la temperatura de moldeo a 300-330℃. Para necesidades de resistencia extremadamente altas, considere PA 66 30 GF formulaciones.

Tendencias futuras: Integración multifuncional

1. Resistencia al desgaste + Conductividad: Si se le añaden nanotubos de carbono, se convierte en antiestático, perfecto para los engranajes de los equipos semiconductores. Nuestro nylon conductor y antiestático lidera esta tendencia.
2. Resistencia al desgaste + Autocuración: En su interior hay microcápsulas rellenas de lubricante. Cuando el material se desgasta, las cápsulas se abren y rellenan automáticamente la película lubricante.
3. Ligero y muy resistente: Al mezclar fibra de nanocarbono con MoS₂, la densidad desciende 10%-15% y la resistencia al desgaste aumenta 20%. Ideal para vehículos de nueva energía y material aeroespacial.

Conclusión

El nailon de alto rendimiento resistente al desgaste pone fin a las viejas disyuntivas: ya no hay que elegir entre "la rigidez del metal frente a la ligereza del nailon" o "la resistencia al desgaste frente a la baja fricción". Todo se reduce a dos aspectos fundamentales:

• Refuerzo de fibra de carbono (como PA66 CF 30) es un profesional en trabajos de alta carga: minería, metalurgia, etc. Es muy rígido y no se deforma fácilmente. Es muy rígido y no se deforma con facilidad.
• Autolubricación grafito/MoS₂ proporciona una baja fricción y no necesita aceite: perfecto para la automatización, el sector textil y la maquinaria alimentaria.

La clave para un uso óptimo es adaptar la modificación a las condiciones de trabajo. A medida que avance la tecnología, irá sustituyendo a las piezas metálicas más tradicionales, convirtiéndose en esencial para unas operaciones industriales eficientes, fiables y respetuosas con el medio ambiente. Las fórmulas personalizadas (matriz + tipo de modificador + proporción) maximizan la rentabilidad y el rendimiento para casos de uso específicos.
