Przewodnik po właściwościach PA66 GF 30: Porównanie GF15, GF30, GF50

Jako główny członek rodziny Modified Nylon

Jako główny członek rodziny zmodyfikowanych nylonów, nylon wzmocniony włóknem szklanym (PA+GF) osiąga skok wydajności "1+1>2" poprzez mieszanie w stanie stopionym włókna szklanego (GF) i żywicy nylonowej (głównie PA6/PA66). Zawartość włókna szklanego bezpośrednio określa wytrzymałość mechaniczną materiału, odporność na ciepło i trudność przetwarzania - od 15% "łagodne wzmocnienie" do 50% "ciężkie wzmocnienie", właściwości materiału wykazują stopniowy wzór zmian. Łącząc wiarygodne dane testowe i wykresy wizualne, niniejszy artykuł systematycznie analizuje mechanizm wpływu zawartości włókna szklanego na kluczowe właściwości PA + GF i zapewnia dokładne rozwiązania w zakresie doboru materiałów, obejmujące elektronikę użytkową do przemysł motoryzacyjny.

I. Core Cognition: Mechanizm poprawy wydajności nylonu wzmocnionego włóknem szklanym

Sam nylon ma dobrą wytrzymałość, odporność chemiczną i płynność przetwarzania, ale czysty nylon ma wady, takie jak niska wytrzymałość na rozciąganie (około 55-65 MPa dla czystego PA6, 70-80 MPa dla czystego PA66), niska temperatura odkształcenia cieplnego (tylko 60-70 ℃ w stanie suchym) i słaba stabilność wymiarowa. Dodatek włókna szklanego poprawia wydajność poprzez dwa główne mechanizmy:

• Efekt przenoszenia obciążenia: Jako "sztywny szkielet", włókno szklane może skutecznie przenosić naprężenia zewnętrzne i przenosić je na matrycę żywiczną, znacznie poprawiając wytrzymałość materiału na rozciąganie i zginanie;
• Odporność na ciepło Efekt stabilizacji: Temperatura topnienia włókna szklanego (około 1450 ℃) jest znacznie wyższa niż temperatura topnienia nylonu (około 220 ℃ dla PA6, 260 ℃ dla PA66). Uformowana sieć włókien może hamować ruch termiczny łańcuchów molekularnych żywicy, znacznie poprawiając temperaturę odkształcenia cieplnego i stabilność wymiarową.

Należy zauważyć, że wyższa zawartość włókna szklanego nie zawsze jest lepsza - gdy zawartość przekroczy 40%, wytrzymałość materiału i płynność przetwarzania gwałtownie spadną, a problemy takie jak ekspozycja na włókno szklane i skłonność do pękania produktu. Poniżej jako przykład podano najczęściej stosowany PA66+GF w połączeniu z Standard GB/T dane testowe (specyfikacja próbki: 127 mm × 12,7 mm × 3,2 mm, środowisko suche), aby ilościowo przeanalizować prawo zmiany wydajności.

II. Wizualizacja danych: Wpływ zawartości włókna szklanego na kluczowe właściwości

Poniższa tabela przedstawia dane z testu wydajności rdzenia PA66+GF z różną zawartością włókna szklanego. Kolejne wykresy liniowe wizualnie pokażą trend zmian (Uwaga: Dane pochodzą z raportu wydajności zmodyfikowanego nylonu z 2025 r. Instytutu Badawczego Przemysłu Chemicznego Sinopec w Pekinie).

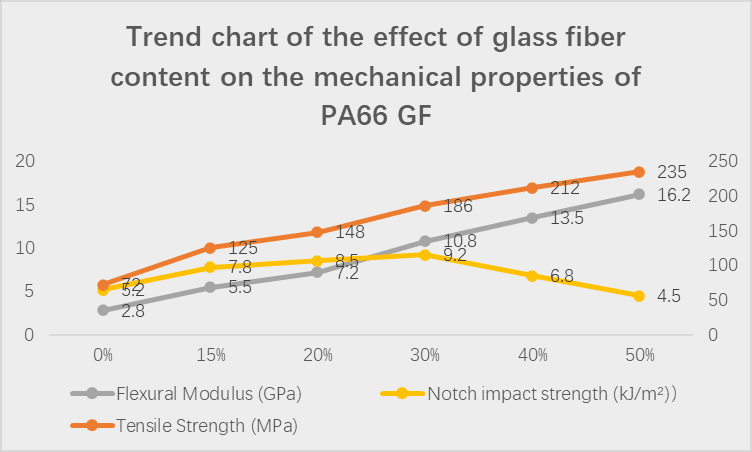

1. Właściwości mechaniczne: "Okres liniowego wzrostu" i "Okres plateau" wytrzymałości i modułu sprężystości

Wytrzymałość na rozciąganie i moduł zginania wykazują charakterystykę "najpierw szybkiego wzrostu, a następnie spowolnienia" wraz ze wzrostem zawartości włókna szklanego, które można podzielić na trzy etapy:

• Etap niskiej zawartości (15%-20%): Włókna szklane są równomiernie rozproszone w żywicy. Wytrzymałość na rozciąganie wzrasta z 125 MPa do 148 MPa (wzrost o 18,4%), a moduł sprężystości wzrasta z 5,5GPa do 7,2GPa (wzrost o 30,9%). Efektywność poprawy wydajności jest najwyższa na tym etapie;
• Średni etap zawartości (20%-40%): Włókna szklane tworzą wstępną strukturę sieci. Tempo wzrostu wytrzymałości na rozciąganie spada do 43,2% (148→212MPa), a tempo wzrostu modułu zginania spada do 87,5% (7,2→13,5GPa). Tempo wzrostu spada, ale pozostaje stabilne;
• High Content Stage (40%-50%): Nadmierne nagromadzenie włókien szklanych prowadzi do niewystarczającego owinięcia żywicą w niektórych obszarach. Wytrzymałość na rozciąganie wzrasta tylko o 10,8% (212→235MPa), a moduł sprężystości wzrasta o 20% (13,5→16,2GPa), wchodząc w "okres plateau".

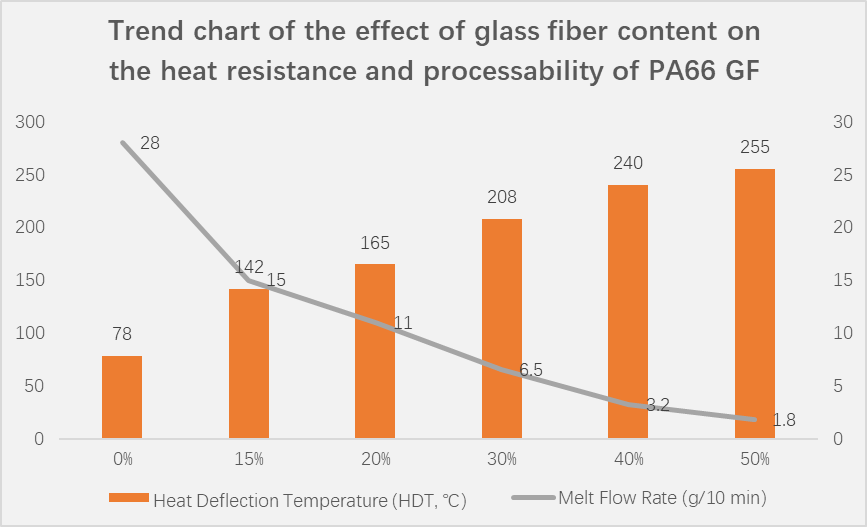

2. Odporność na ciepło: "Stopniowy przełom" temperatury odkształcenia cieplnego

Temperatura odkształcenia cieplnego (HDT) jest głównym wskaźnikiem odporności cieplnej PA+GF. Wykazuje "stopniowy" wzrost wraz ze wzrostem zawartości włókna szklanego, co jest ściśle związane z tworzeniem się sieci włókien szklanych:

Gdy zawartość włókna szklanego wzrasta z 15% do 30%, temperatura ugięcia cieplnego (HDT) wzrasta z 142 ℃ do 208 ℃ - wzrost o 46,5%. Wynika to z faktu, że zawartość włókna szklanego 30% umożliwia tworzenie ciągłego szkieletu odpornego na ciepło, który skutecznie przeciwdziała odkształceniom termicznym pod ciśnieniem 1,82 MPa. Jednakże, gdy zawartość włókna szklanego przekracza 40%, tempo wzrostu HDT znacznie spada: przy zawartości 50% HDT wzrasta tylko o 6,25% (z 240 ℃ do 255 ℃) w porównaniu z zawartością 40%, co wskazuje, że efekt zwiększenia odporności na ciepło włókna szklanego zbliżył się do górnej granicy na tym etapie. Należy zauważyć, że HDT zmniejszy się o 5%-10% w wilgotnym i gorącym środowisku, a margines bezpieczeństwa powinien być zarezerwowany dla rzeczywistego wyboru materiału.

3. Negatywne skutki: "Synchroniczne tłumienie" wytrzymałości i przetwarzalności

Sztywna charakterystyka włókna szklanego prowadzi do zmniejszenia wytrzymałości materiału i płynności przetwarzania, co jest szczególnie widoczne na etapie wysokiej zawartości:

• Zmiana wytrzymałości: Udarność z karbem osiąga wartość szczytową (9,2 kJ/m²) przy zawartości włókna szklanego 30%, a następnie gwałtownie spada - do 6,8 kJ/m² przy 40% (spadek o 26,1%) i tylko 4,5 kJ/m² przy 50%, co jest wartością niższą niż w przypadku czystego PA66. W tym momencie materiał jest podatny na kruche pękanie;
• Zmiana przetwarzalności: Szybkość płynięcia stopu (odzwierciedlająca płynność przetwarzania) maleje wykładniczo wraz ze wzrostem zawartości włókna szklanego. Jest to tylko 1,8 g/10 min przy zawartości włókna szklanego 50%, co stanowi 12% przy zawartości 15%. Aby zrealizować formowanie, konieczne jest zwiększenie temperatury wtrysku (280-300 ℃) i ciśnienia (120-150 MPa), a forma łatwo się zużywa.

III. Dokładny wybór materiału: Schemat dopasowania oparty na scenariuszu na podstawie zawartości włókna szklanego

Podstawą wyboru materiału PA+GF jest "równowaga między wymaganiami dotyczącymi wydajności a kosztami". Różne zawartości włókna szklanego odpowiadają różnym scenariuszom zastosowań. Poniżej znajduje się przewodnik wyboru materiału dla trzech głównych obszarów:

1. Elektronika użytkowa i urządzenia gospodarstwa domowego: Niska zawartość (15%-20%) jako główny nurt

Ta dziedzina wymaga, aby materiały były "lekkie, łatwe w obróbce i zrównoważone pod względem wytrzymałości". Większość produktów to części cienkościenne (grubość 1-2 mm), takie jak środkowe ramki telefonów komórkowych, pokrętła urządzeń gospodarstwa domowego i obudowy złączy.

Zalecany wybór: PA66+15%GF (np. DuPont Zytel 101LGF15, wytrzymałość na rozciąganie w stanie suchym około 120-130 MPa) lub PA6+20%GF (np. BASF B3EG6, wytrzymałość na rozciąganie w stanie suchym około 85-95 MPa).

Główne zalety: Wytrzymałość na rozciąganie spełnia codzienne potrzeby, HDT ≥ 140 ℃; szybkość płynięcia ≥ 11g/10min, odpowiednia do formowania wtryskowego cienkościennego, z wysokim wykończeniem powierzchni (Ra ≤ 0,8μm); koszt jest 15%-20% niższy niż materiałów 30%GF. Należy zauważyć, że wytrzymałość na rozciąganie materiałów na bazie PA6 zmniejszy się o około 30% po absorpcji wilgoci, więc materiały na bazie PA66 są preferowane w wilgotnym środowisku.

Typowy przypadek: Obudowa robota zamiatającego wykorzystuje PA6+20%GF, który jest o 22% lżejszy niż materiały ABS, a jego odporność na temperaturę jest zwiększona do 165 ℃, co może wytrzymać środowisko o wysokiej temperaturze w pobliżu silnika.

2. Maszyny przemysłowe i pole elektryczne: Średnia zawartość (25%-30%) jako główny nurt

Produkty w tej dziedzinie muszą wytrzymywać określone obciążenie i wysoką temperaturę, takie jak koła zębate, gniazda łożysk, obudowy wyłączników i pokrywy silnika, wymagające "wysokiej wytrzymałości, wysokiej odporności na ciepło i stabilności wymiarowej".

Zalecany wybór: PA66+30%GF (np. LANXESS Durethan A3EG6).

Główne zalety: Wytrzymałość na rozciąganie ≥ 180 MPa, moduł zginania ≥ 10 GPa, który może zastąpić niektóre odlewane ciśnieniowo stopy aluminium; HDT ≥ 200 ℃, spełniające długoterminowe środowisko pracy 120 ℃; udarność z karbem ≥ 9 kJ / m², unikając kruchego pękania spowodowanego wibracjami mechanicznymi.

Obsługa danych: W przekładni przemysłowej zastosowano PA66+30%GF, o żywotności 8000 godzin, czyli 3 razy dłuższej niż w przypadku czystych przekładni PA66 (2000 godzin), a jej waga to tylko 1/3 wagi przekładni stalowych, co zmniejsza zużycie energii przez sprzęt.

3. Branża motoryzacyjna i nowych źródeł energii: Średnio-wysoka zawartość (35%-50%) Dopasowane na żądanie

Zapotrzebowanie na PA+GF w branży motoryzacyjnej wykazuje polaryzację: części konstrukcyjne wymagają wysokiej sztywności, podczas gdy części elastyczne muszą równoważyć wytrzymałość i ciągliwość.

• Scenariusz wysokiej zawartości (40%-50%): W przypadku elementów nośnych, takich jak wsporniki podwozia samochodowego i belki akumulatorów, zaleca się PA66+45%GF (np. DSM Stanyl TE250F6), o wytrzymałości na rozciąganie ≥ 220 MPa (do 300 MPa w przypadku procesów wysokiej klasy), module sprężystości ≥ 15 GPa i HDT ≥ 245 ℃, które mogą wytrzymać uderzenia i wibracje podczas eksploatacji pojazdu.
• Scenariusz średnio-wysokiej zawartości (35%-40%): W przypadku elementów peryferyjnych silnika (takich jak rury dolotowe i pokrywy zaworów) zaleca się stosowanie PA6+35%GF (np. Mitsubishi Engineering 1013G35) (często w porównaniu do PA 6.6 GF 35 dla wyższych obciążeń termicznych), o doskonałej odporności na olej, który może pracować przez długi czas w środowisku oleju silnikowego 150 ℃, i udarności z karbem ≥ 7 kJ / m², unikając pękania spowodowanego cyklem termicznym.

IV. Pułapki związane z wyborem materiałów: Cztery kluczowe uwagi

1. Nie należy ślepo dążyć do wysokiej zawartości włókna szklanego: Jeśli produkt nie ma wymagań dotyczących nośności, użycie materiałów 50%GF zwiększy koszt o więcej niż 30%, a wskaźnik odpadów z przetwarzania wzrośnie do 15% (tylko 3% dla 15%GF);
2. Należy zwrócić uwagę na dyspersję włókna szklanego: Włókna szklane w niskiej jakości modyfikowanych materiałach są podatne na aglomerację. Nawet jeśli zawartość osiągnie 30%, wytrzymałość na rozciąganie może być niższa niż w przypadku wysokiej jakości materiałów 20%GF. Przy zakupie należy poprosić o raporty z testów właściwości mechanicznych;
3. Dopasowany sprzęt do przetwarzania: Gdy zawartość włókna szklanego przekracza 40%, konieczne jest użycie cylindrów i dysz wtryskarki z obróbką utwardzającą (twardość powierzchni ≥ HRC50), w przeciwnym razie nastąpi zużycie sprzętu;
4. Weź pod uwagę zdolność adaptacji do środowiska: W środowiskach wilgotnych (takich jak wyroby sanitarne i sprzęt podwodny) PA6 charakteryzuje się silną absorpcją wody. Należy preferować PA66+GF i dodawać stabilizatory hydrolityczne, aby uniknąć pogorszenia wydajności.

V. Wnioski: "Złoty punkt równowagi" zawartości włókna szklanego

Wydajność PA+GF i zawartość włókna szklanego dają efekt "obosiecznego miecza": 15%-20% to "złoty zakres dla kosztów i przetwarzalności", 30% to "zakres równowagi dla wytrzymałości i odporności", a powyżej 40% to "specjalny zakres dla ekstremalnej wydajności". Wybór materiału powinien koncentrować się na "wymaganiach scenariusza". Tylko poprzez wyjaśnienie wymagań dotyczących obciążenia, temperatury i dokładności wymiarowej produktu oraz połączenie możliwości przetwarzania i budżetów kosztowych można znaleźć najbardziej odpowiedni schemat zawartości włókna szklanego. W przyszłości, wraz z rozwojem nanomodyfikacji i technologii obróbki powierzchni włókna szklanego, PA+GF dokona przełomu w kierunku "utrzymania wytrzymałości przy wysokiej zawartości włókna szklanego", jeszcze bardziej rozszerzając granice jego zastosowania.
